[NKS] Deployment 생성

⚠️ NKS(Naver Kubernetes Service) 환경에서 진행하였습니다. ⚠️



▪︎ Deployment 생성

---

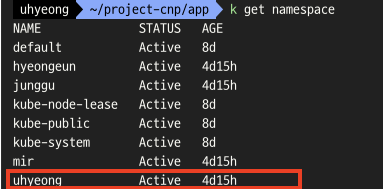

• 나에게 할당된 네임스페이스가 잘 있는지 확인한다.



• 네임스페이스에 deployment 생성 !

apiVersion: apps/v1
kind: Deployment
metadata:
  name: cn-app-dpy
  labels:
    app: cn-app
spec:
  replicas: 3
  selector:
    matchLabels:
      app: cn-app
  template:
    metadata:
      labels:
        app: cn-app
    spec:
      containers:
      - name: cn-app
        image: uh2959/cn-action
        resources:
          limits:
            memory: "512Mi"
            cpu: "500m"

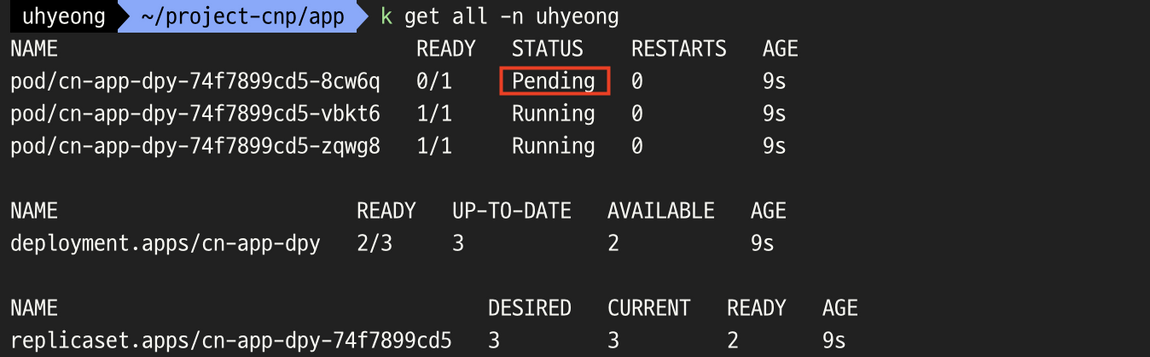

• 어라.. 왜 하나가 계속 pending이죠 ?

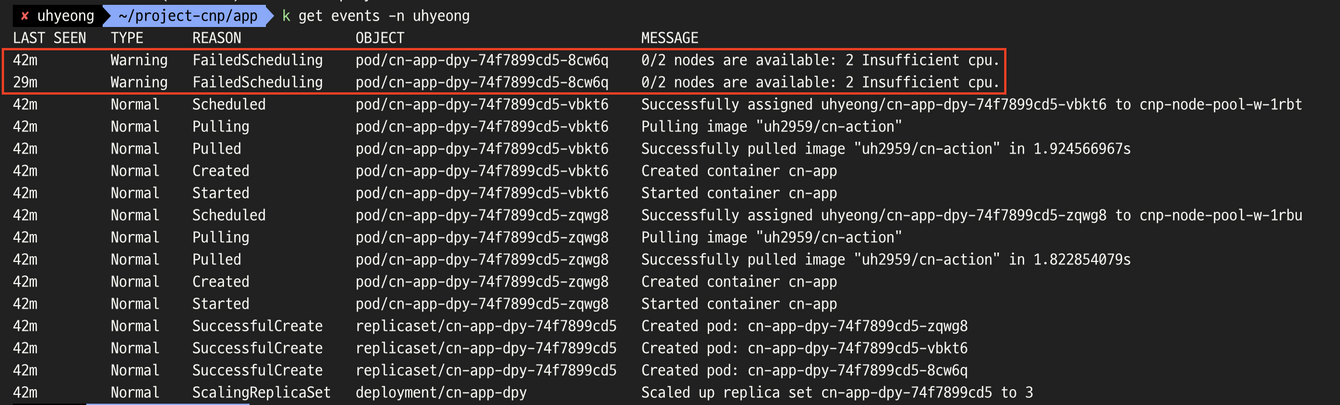

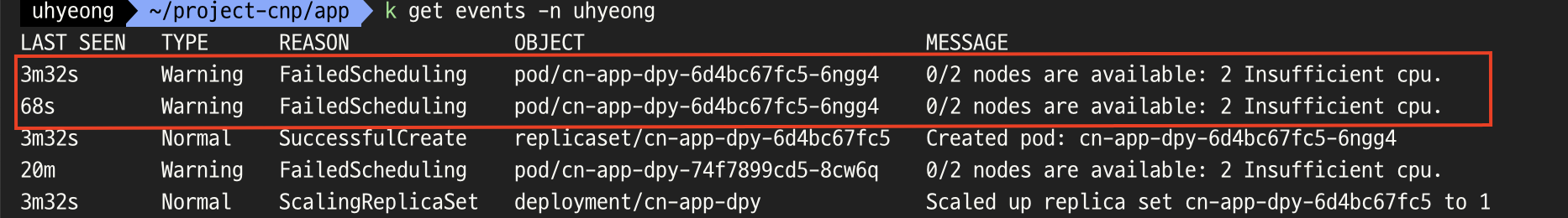

• 생성 과정 이벤트 로그를 확인해보자
• 0/2 nodes are availabe: 2 Insufficient cpu.
  • 2개의 불충분한 cpu ??





▪︎ 트러블 슈팅

---

• 🚨 빨간불🚨키고 트러블 슈팅 들어갑시다 !
  • 에러 메시지 그대로 cpu 자원이 부족하여 kubelet이 파드를 스케줄링을 하지 못해 FailedScheduling 에러가 발생한 듯하다.
    1. 누가 자원을 많이 먹고 있는지 확인할 수 있을까?
    2. 적절한 자원 요청을 어떻게 해줄 수 있을까?
    3. 특정한 리소스가 자원을 다 가져갈 수 없게 제한을 둘 수 있을까?
  • 위와 같은 궁금한 것들이 생겨났고 일단 현재 이슈를 해결해보도록 하자
    1. 현재 리소스가 사용 중인 자원의 상황을 확인해보기
    2. 현재 사용 가능한 자원의 양을 확인해보기
    3. 과도한 자원을 사용 중인 리소스를 확인하여 자원 할당량 조정

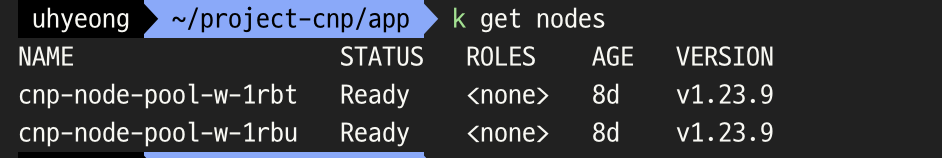

• 현재 노드풀은 다음과 같다.



• 노드에서 사용 가능한 자원을 확인해보자
  • kubectl describe nodes
  • cnp-node-pool-w-1rbt 노드에 관한 테이블이다.

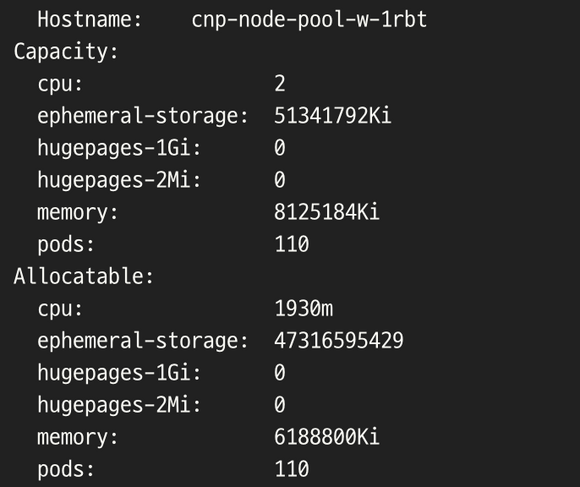

노드 총 자원량 + 할당 가능한 자원 테이블

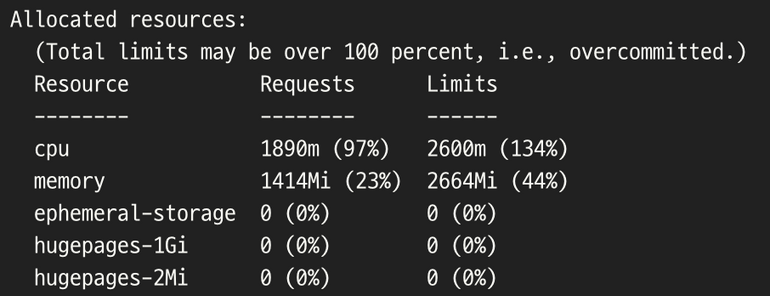

할당된 자원 테이블

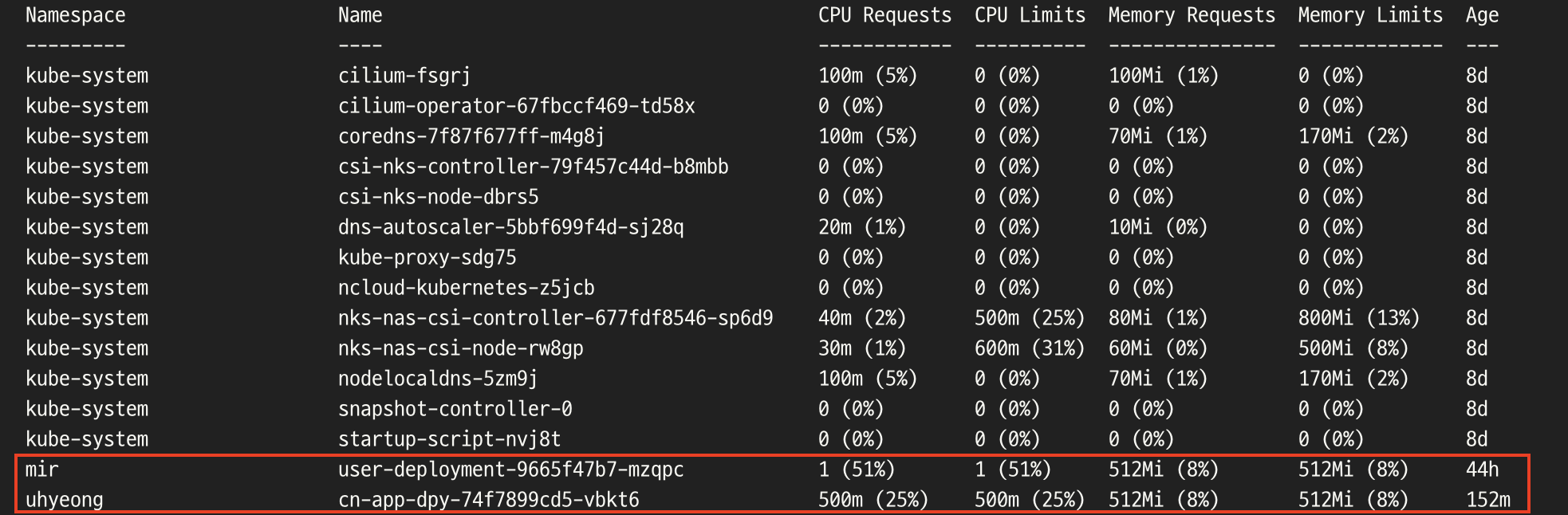

노드에 배포된 파드/서비스/데몬셋.. 자원 사용량 테이블



• 나머지 노드도 위 노드의 상태 테이블과 거의 일치하여 생략하였다.
• 위 node의 현재 상태의 정보를 살펴보면
  • 노드의 cpu 초기 용량은 2이며 할당 가능한 cpu 자원은 1930m의 양인 것을 확인할 수 있다.
  • 그리고 현재 노드의 모든 리소스에 할당된 자원의 양의 합은 요청(Requests) 초기 값이 1890m인 97%, 제한(Limits) 값은 2600m인 134%을 확인하였다.
  • 여기까지 보아 지금 노드안에서 할당할 수 있는 자원은 없는 것을 알 수 있고 그 Limits 자원 요청마저도 overcommited(과도한 할당)라는 것을 확인할 수 있다.
• 도대체 노드안에서 누가 범인인가 싶어서 확인해 보았더니 빨간 박스 안의 리소스가 으마으마한 cpu와 memory 자원을 할당 받은 것을 확인할 수 있다.
  • 무려.. 51%.. 25%..



• 그럼 이제 위 문제의 리소스들이 정말 할당을 요청한 자원을 충분히 사용중인지 확인해보자 !

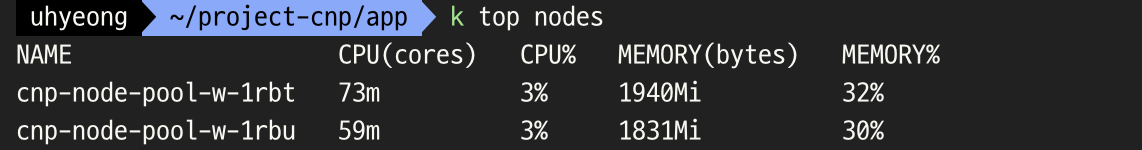

• 일단 노드의 자원 사용량은
  • cpu 73m → 3%.. 벌써 감이 오기 시작한다

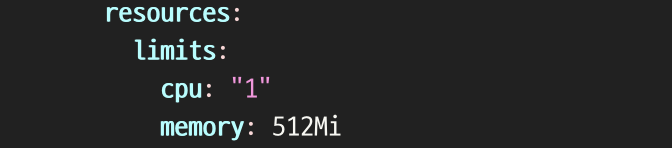

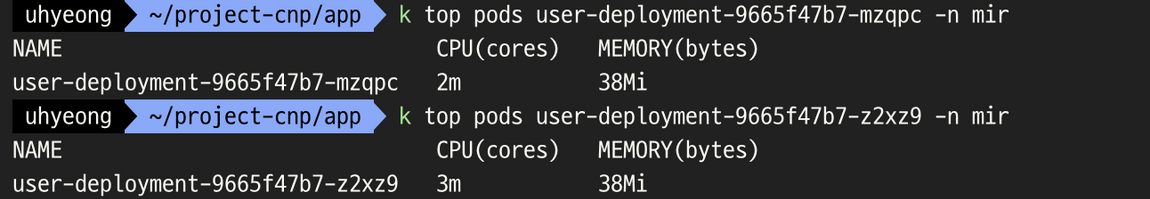

• mir 네임스페이스의 파드 자원 사용량을 확인하였다.
  • 2m + 3m = 5m..

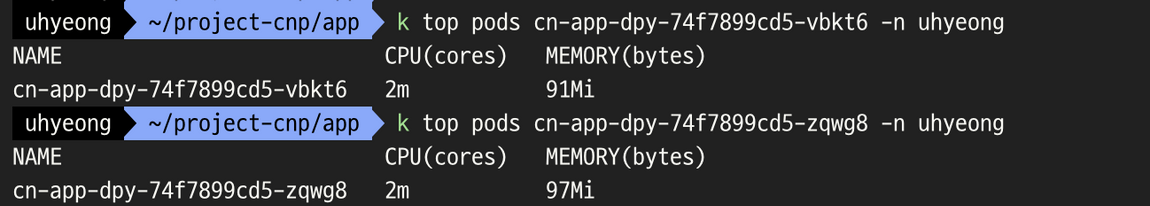

• uhyeong 네임스페이스의 파드 자원 사용량을 확인해보았다.
  • 2m + 2m = 4m…



• 여기서 중간 결론을 얘기해보자면 현재 디플로이먼트로 배포한 파드에서 컨테이너는 배포시 요청 자원보다 터무니없이 적은 자원을 사용하고 있는 것을 확인할 수 있었다.
  • 이는 파드 배포시 과도한 자원 요청으로 엄청난 자원 낭비를 보여주고 있는 중이라 말할 수 있다.
  • 이제 해결해봅시다 !
    • 배포시 사용한 매니페스트 파일 수정 후 적용

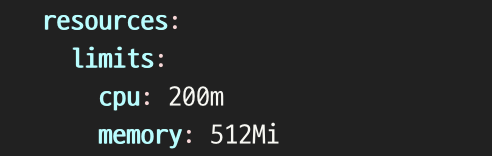

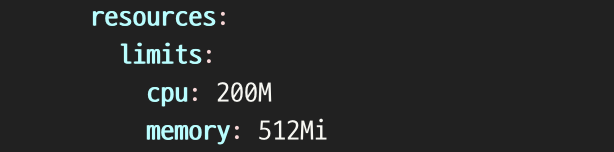

• kubectl edit deployment -n <namespace>로 deployment의 resources.cpu 내용 수정하였다.



• 근데 또 뭔가 이상하다..

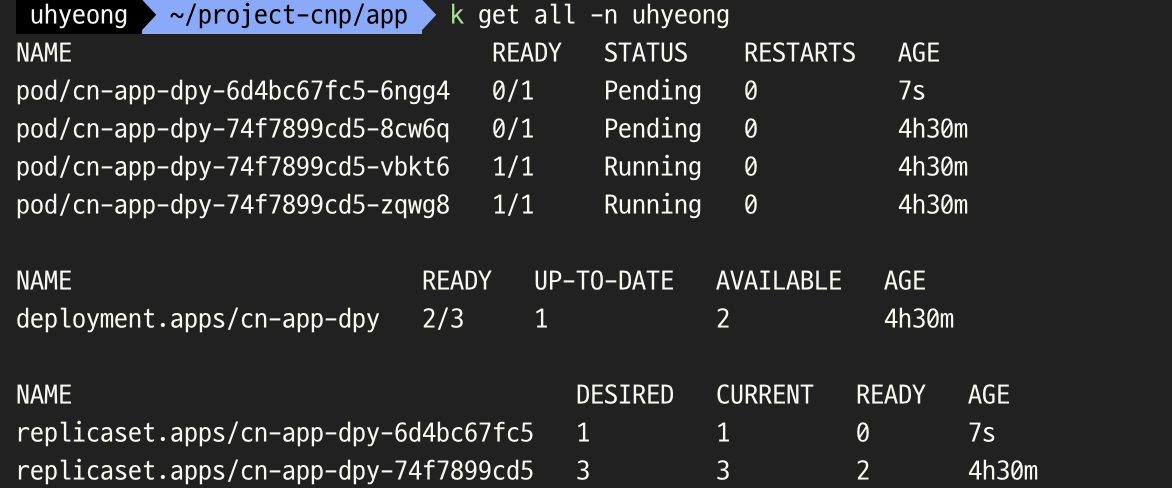

• rollout이 고착 상태..



• 스케일 업으로 수정된 버전인 새로운 파드 생성을 하다가 할당할 cpu 자원이 부족해서 고착되었다,,,
  • 웃프다..



• 그럼 디플로이먼트의 매니페스트 수정으로 롤링 업데이트를 할 수 없다면 자원을 지웠다가 다시 배포하는 수 밖에 없는건가?
  1. 일단 임시방편으로 리소스 스펙을 완전 최소한의 자원으로 설정한 후 롤링 업데이트하는 방법
     • 충분히 가능성 있는 방안이지만 너무 임시방편 느낌이 강하다고 생각한다.
  2. .spec.strategy.type==Recreate 에 대한 전략 적용으로 업데이트하는 방법
     • RollingUpdate 외에 새로운 타입의 방안인 Recreate에 대해 알아보고 적용해보자 !



• ⭐️ 디플로이먼트 재생성 (type : Recreate)
  • 기존의 모든 파드는 새 파드가 생성되기 전에 죽는다.
  • 업그레이드 전에 파드 종료를 보장할 수 있다.
  • 업그레이드 시 이전 버전의 모든 파드는 즉시 종료되며 신규 버전의 파드가 생성되기 전에 성공적으로 제거가 완료되기를 대기한다.



• 두구두구,, 수정을 해보자 !



• !!!! 뭔가 바뀐 것 같다 !!!!



• 흥분해서 여러 로그들을 다 확인해봤다ㅎㅎ

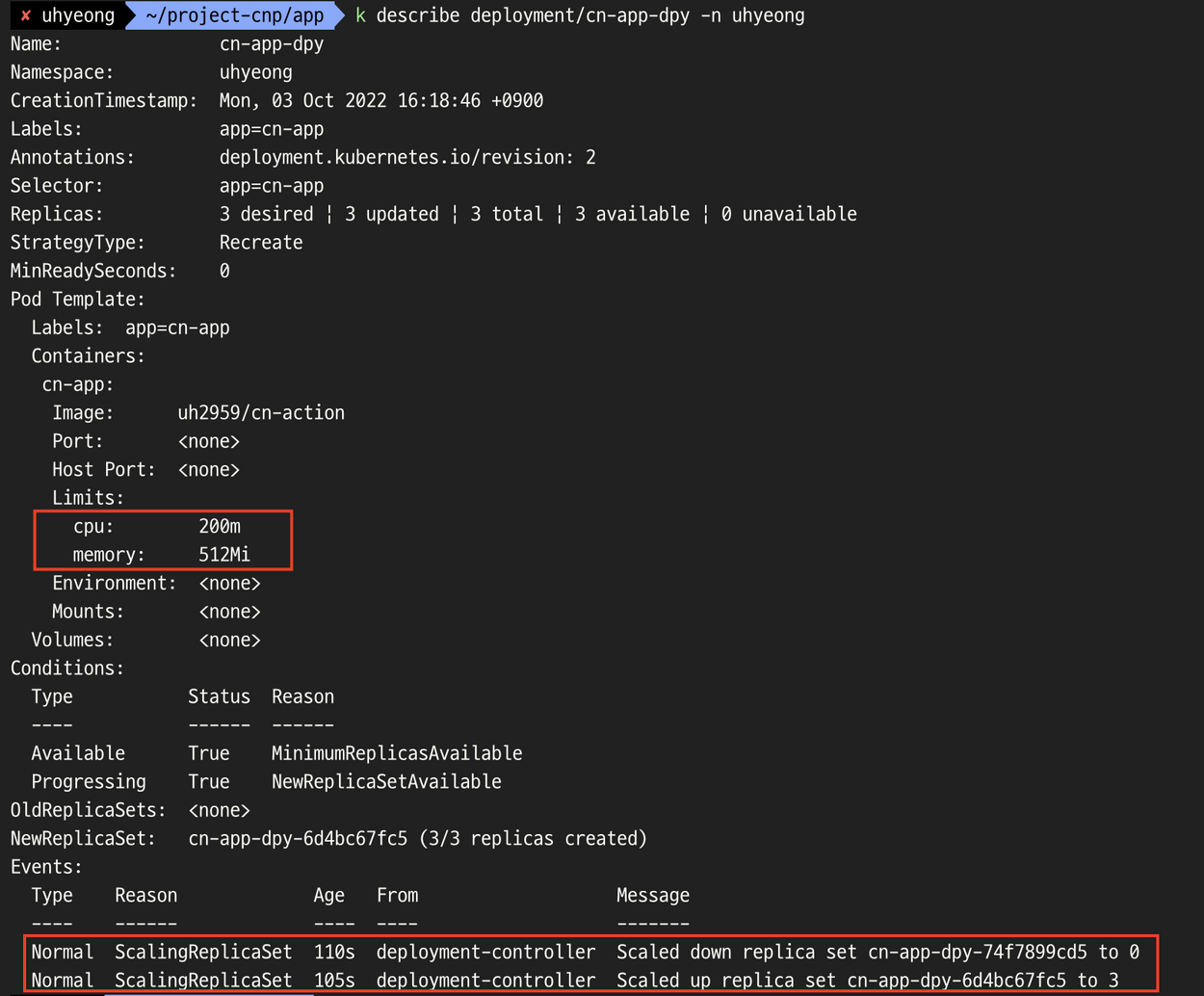

• Limits 자원 할당도 제대로 업데이트 확인

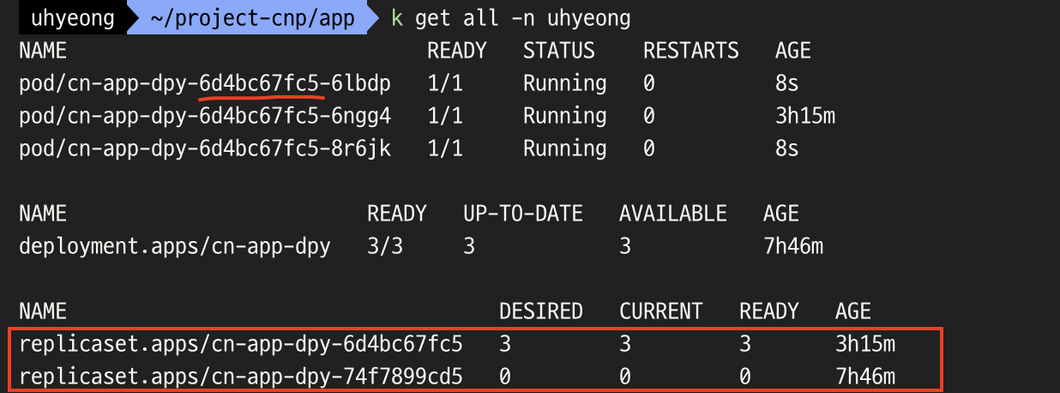

• 이전 버전 디플로이먼트의 Scale down 후 업데이트된 새로운 버전의 디플로이먼트 Scale up 확인

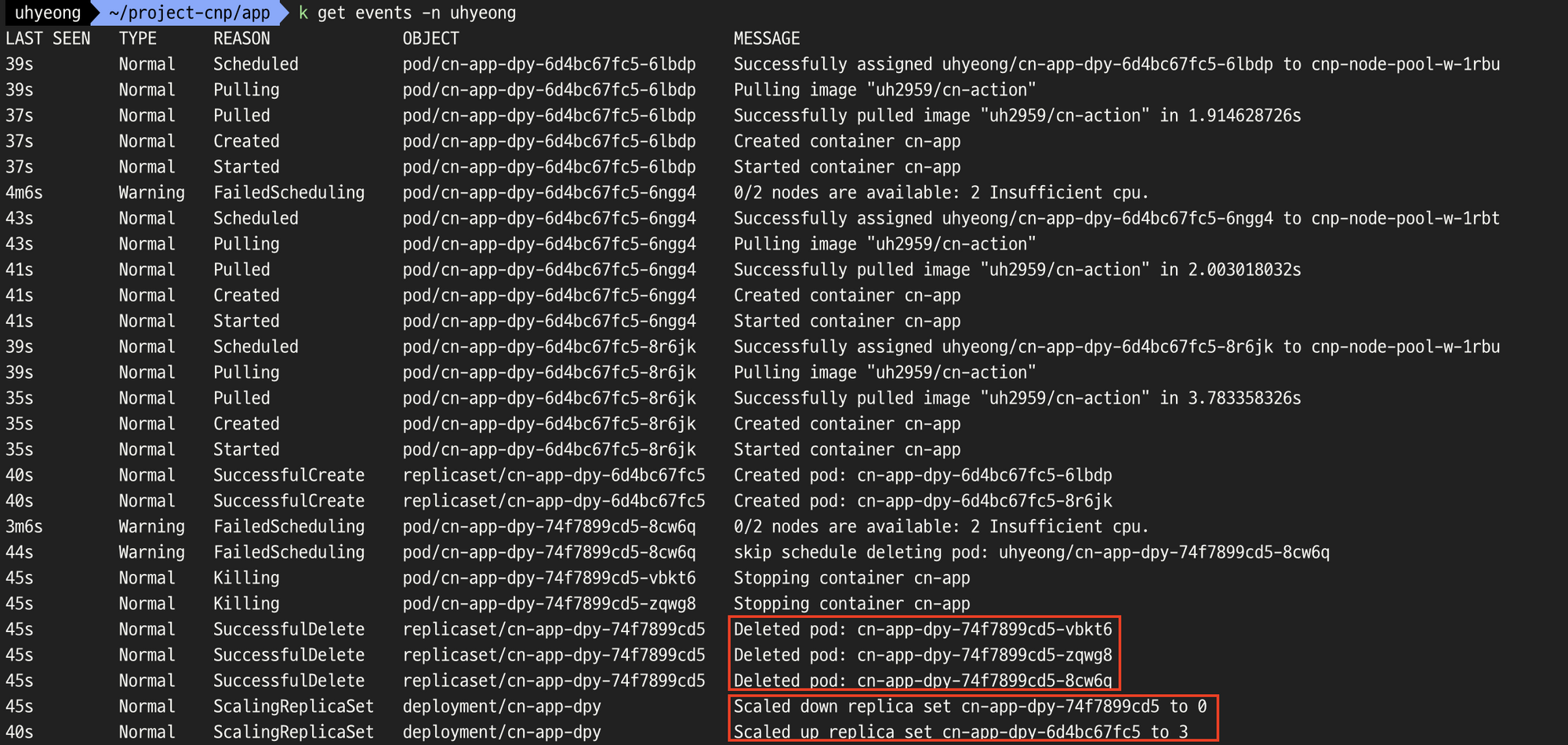

• 이전 버전의 파드 삭제 및 Scale down 후 Scale up에 대한 이벤트 로그도 확인

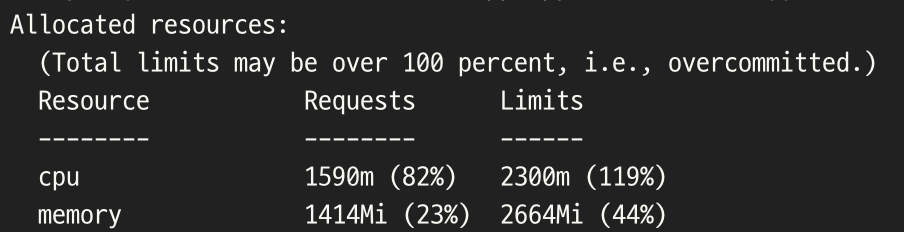

• 노드의 자원이 어느 정도 여유가 생긴것을 확인할 수 있다.



• 그럼 mir 네임스페이스의 자원은 일반적인 RollingUpdate type으로 업데이트를 진행해보자



• mir 네임스페이스의 디플로이먼트 매니페스트 파일 수정 후 롤링 업데이트 성공 !

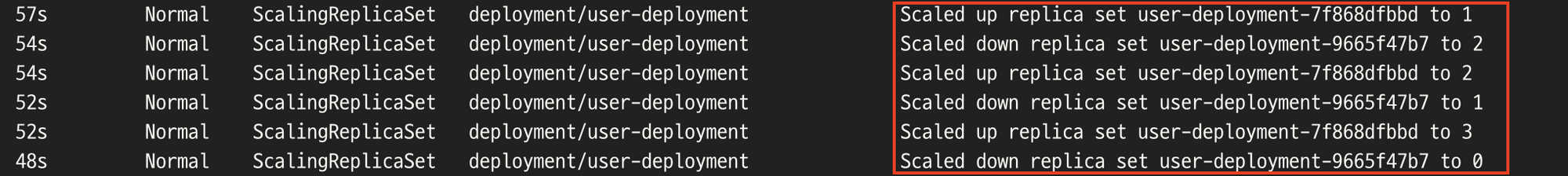

• 이벤트 로그에서도 순차적으로 Scale Up 후 Scale Down에 대해 번갈아가면서 진행되는 것을 볼 수 있다.

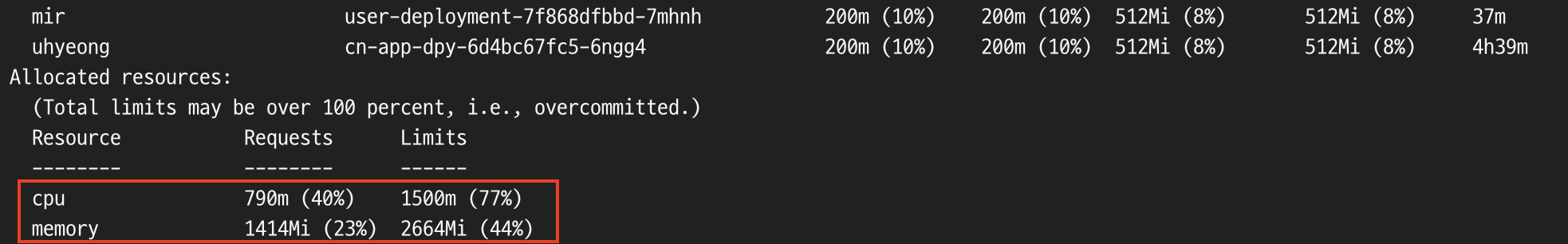

• 노드 정보 확인
  • 편안 ,,





⭐️ 결론

---

• 파드를 배포할 때 무자비하게 자원을 요청한 후 배포하면 나타날 수 있는 좋은 예시를 몸소 받았다..
• 하나 하나 고려해야할 점이 참 많구나.. 공부해야할 것이 늘었다는 이야기..
