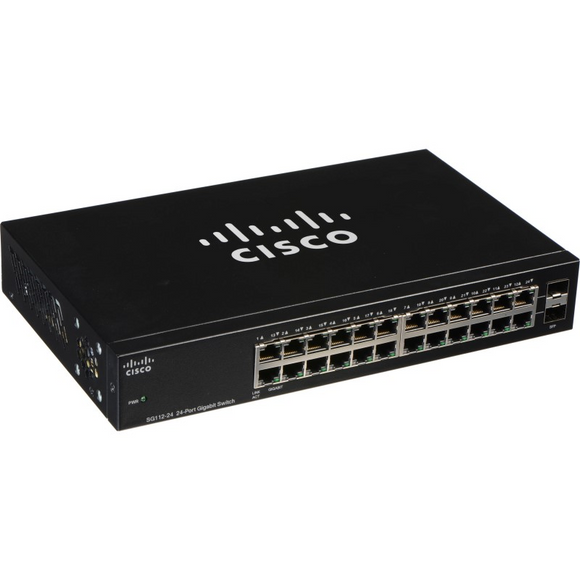

네트워크 스위치



▪︎ 네트워크 스위치의 사전적 의미

---

✔
네트워크 스위치(Network Switch)는 처리 가능한 패킷의 숫자가 큰 것으로, 네트워크 단위들을 연결하는 통신 장비로서 소규모 통신을 위한 허브보다 전송 속도가 개선된 것이다.

✔
간단하게 스위치라고 부르는 경우가 많으며, MAC 브리지, 스위칭 허브(switching hub), 포트 스위칭 허브(port switching hub)라고도 한다.



• 즉, 모든 스위치는 말 그대로 ‘Switching’ 패킷을 어느 쪽으로 보내야 하는 역활을 해야한다.



• 1️⃣ L2 스위치
  • L2(Layer 2) = Data Link Layer
  • MAC 정보(MAC Table)을 보고 스위칭을 하는 것.
  • 각 포트 별 bandwidth가 부여되고 L2는 디바이스의 Mac 주소를 알고있음
• 2️⃣ L3 스위치
  • L3(Layer 3) = Network Layer
  • IP 정보(Routing Table)을 보고 스위칭을 하는 것.
  • 공유기 = L3 스위치(L2 스위치 + L3 라우팅) + WIFI(무선 AP)
• 3️⃣ L4 스위치
  • L4(Layer 4) = Transport Layer
  • IP + Port(Session or Connection)을 보고 스위칭을 하는 것.
  • 로드밸런싱 기능
• 4️⃣ L7 스위치
  • L7(Layer 7) = Application Layer
  • 실제 App 데이터(Content)를 보고 스위칭을 하는 것.
  • 네트워크 보안 장비
  • 패킷을 분석해서 어떤 데이터인지 확인



❗ 상위 레이어 스위치는 하위 레이어 스위치의 기능을 기본적으로 모두 할 수 있다.
