K8S Service Network

▪︎ Service(서비스)란?

---

• 파드 집합에서 실행중인 애플리케이션을 네트워크 서비스로 노출하는 추상화 방법





▪ ServiceTypes(서비스 퍼블리싱)

---

• ClusterIP : 서비스를 클러스터-내부 IP에 노출시킨다. (ServiceTypes → default value)
• NodePort : 고정 포트(NodePort)로 각 노드의 IP에 서비스를 노출시킨다.
• LoadBalancer : 클라우드 공급자의 로드 밸런서를 사용하여 서비스를 외부에 노출시킨다.
• ExternalName : 해당 DNS Name에 대한 CNAME 레코드 반환





▪ ClusterIP

---

• 클러스터 내부의 파드가 클러스터 내부의 다른 파드에 통신할 수 있는 서비스 제공
• 외부에서의 접근 불가능
• 모든 노드에 iptables rule 설정
• 파드에서 접속 시 해당 노드에 존재하는 iptables rule에 의해서 분산 접속

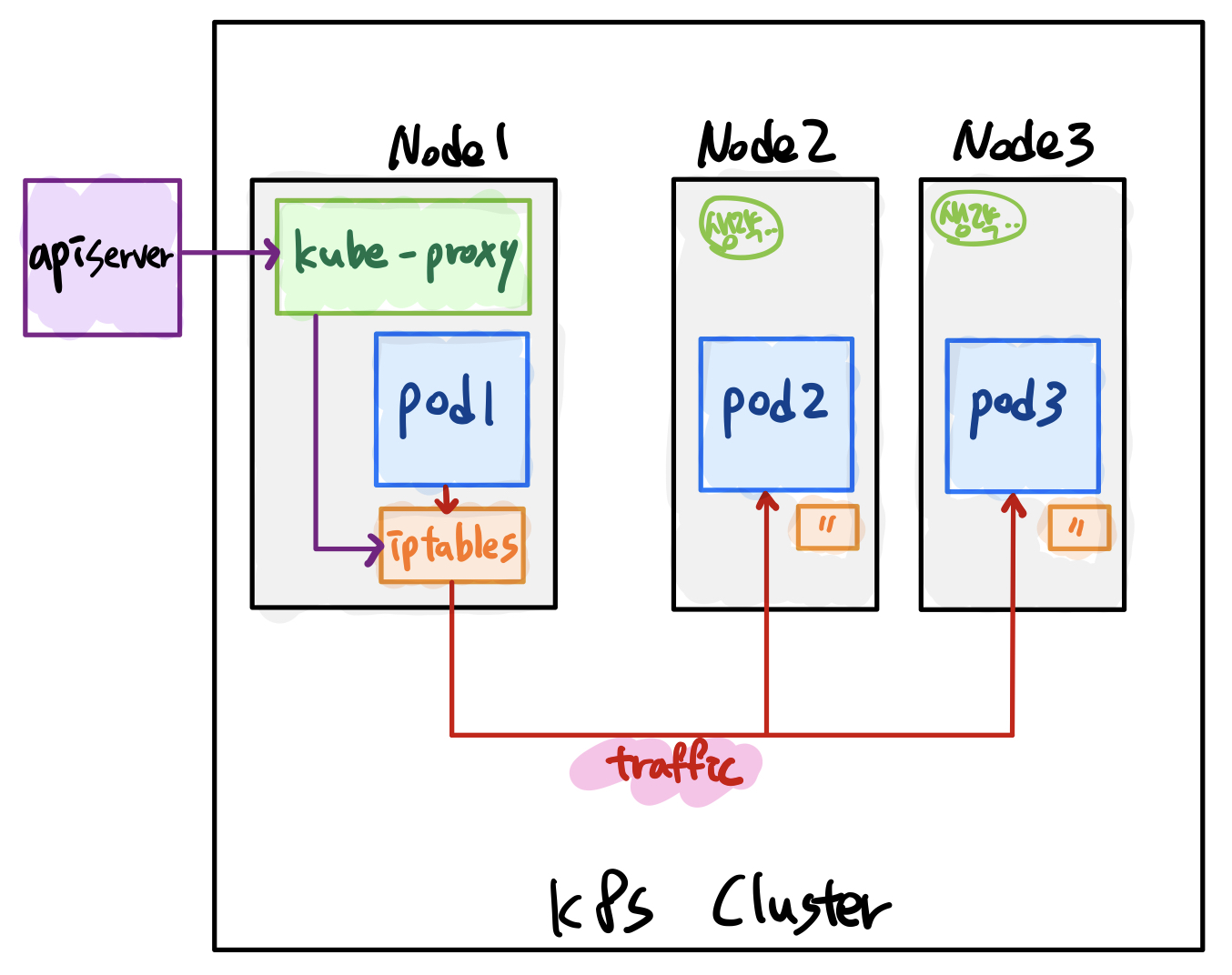

• Rule 생성
  • 서비스(Type : ClusterIP) 생성→ API server → kube-proxy → iptables



• Traffic (내부→내부)

• Source : Source Resource 보존
• Destination : DNAT

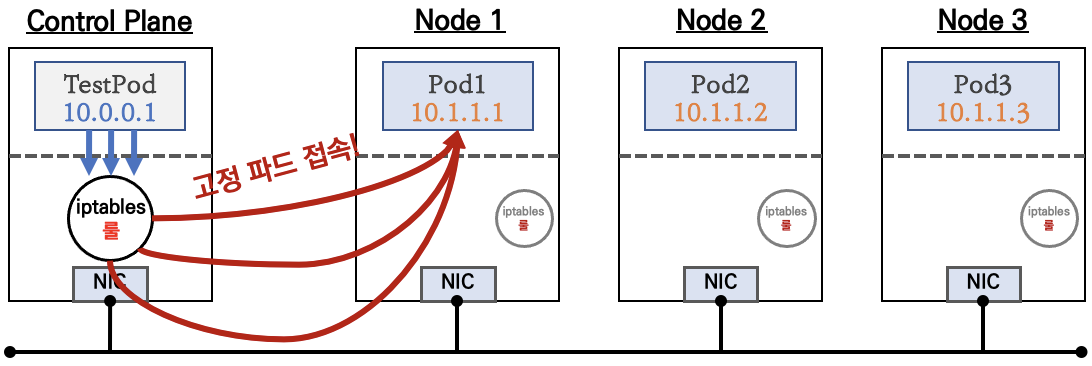

• sessionAffinity: ClientIP (Option)

---

• 클라이언트가 접속하고자 하는 목적지(파드)에 고정적인 접속



• ClusterIP 결론

---

• 헬스 체크 기능 x
• 외부에서 접속 x
  → →
• 서비스 디버깅 용도
• 내부 트래픽 허용, 내부 대시보드 표시 등에 대한 목적

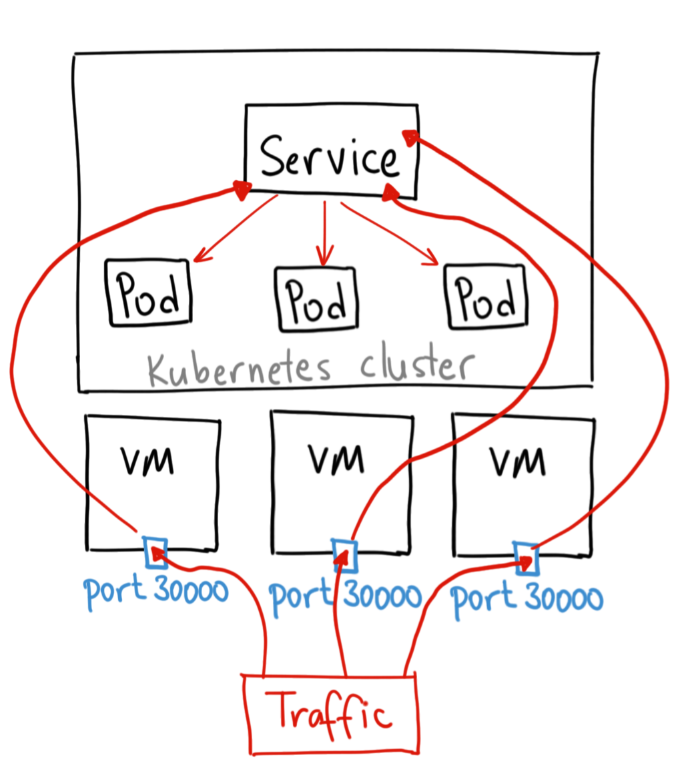

▪ NodePort

---

• 외부 트래픽을 직접 서비스로 가져오는 원시적인 방법
• 모든 노드에서 특정 포트를 열고 있으며 특정 포트로 전송되는 모든 트래픽이 서비스로 전달



💡 특정 포트(nodePort) : 외부 사용자가 애플리케이션에 접근하기 위한 포트번호



• 모든 노드에 iptables rule 설정
• 파드에서 접속 시 해당 노드에 존재하는 iptables rule에 의해서 분산 접속

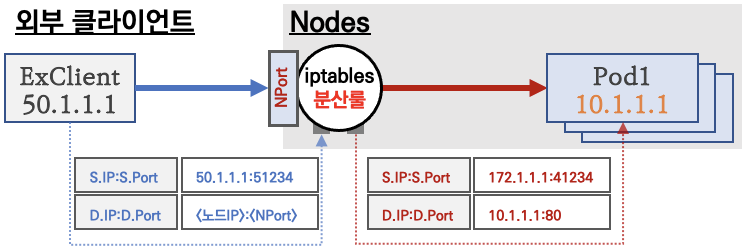

• Traffic (외부→내부)

• Source : (Node-IP 로) SNAT
• Destination : DNAT

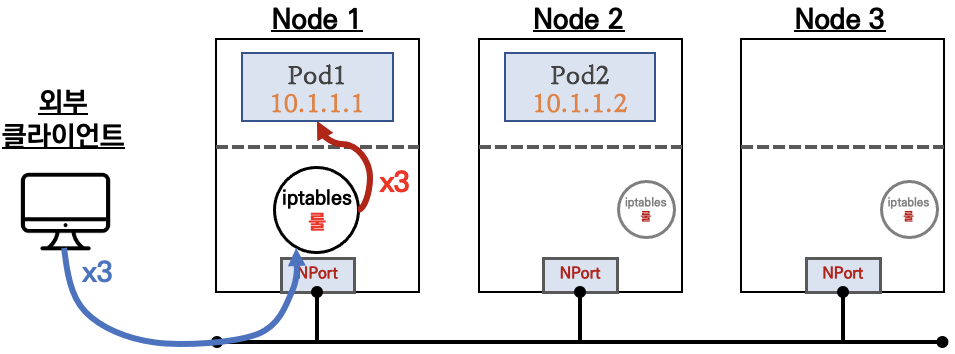

• externalTrafficPolicy: Local (Option)

---

• NodePort로 접속 시 해당 노드에 배치된 파드로만 고정적인 접속
• SNAT 되지 않아 Source IP(External Client IP) 보존



• NodePort 결론

---

• 헬스 체크 기능 x
• 내부 노드 자원 노출로 보안 취약
• 하나의 포트에 하나의 서비스만 지원
• 노드/VM IP 주소 변경시 고려
  → →
• 일시적인 서비스 / 적은 비용이 필요한 서비스 목적
• 데모 앱 / 임시 앱 서비스 목적

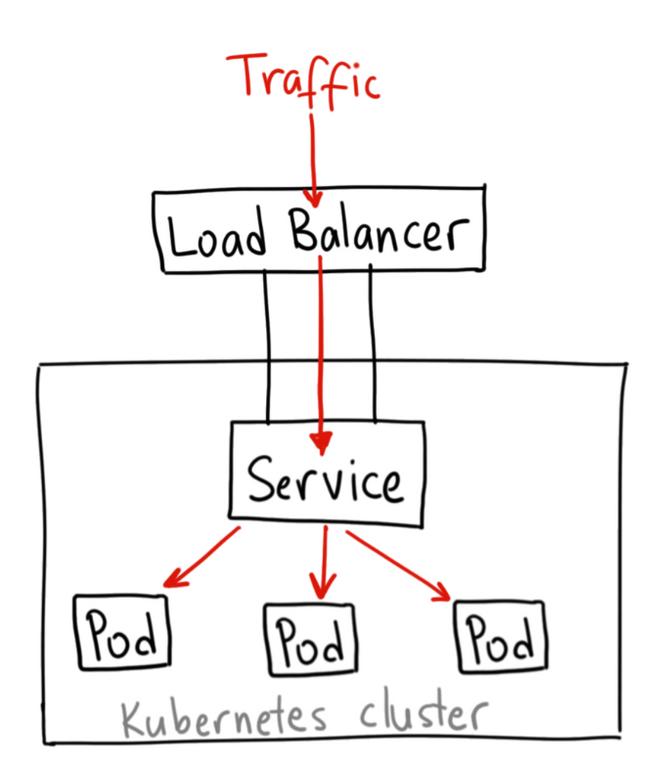

▪ LoadBalancer

---

• 클러스터의 서비스를 클라우드 제공자 측(AWS, Azure, Openstack..)의 로드밸런서로 노출
• 외부의 로드 밸런서를 통해 들어온 트래픽이 서비스의 설정값을 따라 해당되는 파드들로 연결
• 로드밸런서가 부하분산하여 파드가 존재하는 노드들에게 전달
• 로드밸런서의 헬스 체크 기능으로 문제가 있는 노드에 외부 요청 트래픽을 전달하지 않는다.

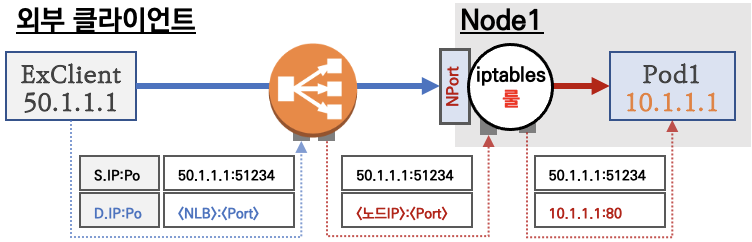

• Traffic (외부→로드밸런서→내부)

• Source : Source Resource 보존 (externalTrafficPolicy: local이므로..)
• Destination : DNAT + DNAT



• LoadBalancer 결론

---

• 제일 권장하는 서비스 노출 타입
• HTTP, TCP, UDP 등과 같은 거의 모든 종류의 트래픽을 전송 가능
• 외부에 노출되는 것은 로드밸런서 자원 뿐이라 보안성 향상
• 노출되는 서비스당 LoadBalancer에 대한 비용에 대한 부담
